Convertidor HART® a 4-20 mA y Indicador

VHC10-F

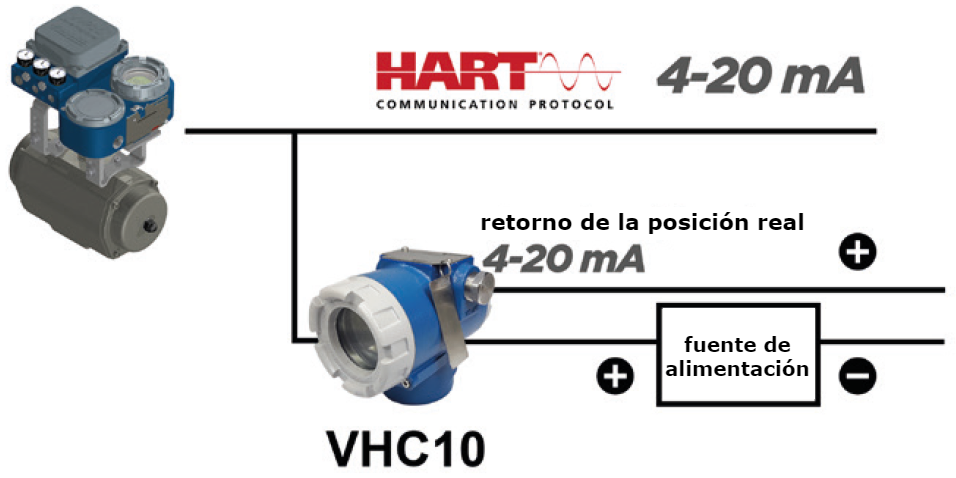

Se proyectó que el VHC10-F creara un canal de corriente de salida adicional de 4-20 mA, ofreciendo otra monitorización analógica a dispositivos que no poseen esta función (posicionadores de válvulas, por ejemplo) o que necesitan un control de variables adicional en su proceso.

El convertidor está alimentado por una tensión de 12 a 45 Vcc, generando un canal de corriente de 4-20 mA (de acuerdo con el estándar NAMUR NE43). Su función principal es monitorizar cualquier variable de otro dispositivo HART® (independiente de su versión), configurada por el usuario y externar esa variable a través del canal actual.

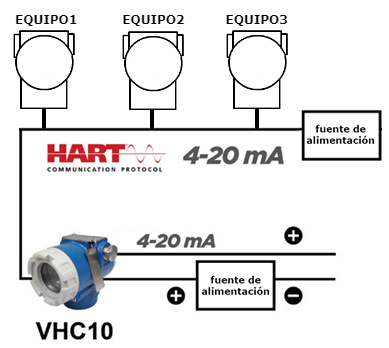

El modelo VHC10-F también tiene la gran ventaja de ser un indicador HART® (independientemente de la versión: HART® 5, 6 o 7) hasta 3 variables/equipos. En este caso, el VHC10 se comunica con el dispositivo HART®, lee el valor de la variable y muéstrelo en su LCD . VCH10 debe ser alimentado externamente y puede ser configurado como mestre HART Primário o Secundário.

La biblioteca DTM para dispositivos HART se puede encontrar en:
HART

Fuente de Alimentación	12 a 45 Vcc
Corriente de Salida	4-20 mA (NAMUR-NE43) Módem HART® certificado
Límites de Temperatura	-40°C a 85°C
Conexión de Proceso	Montaje en campo
Límites de Temperatura Ambiente	-40 a 85°C
Protección	IP67
Material de la Carcasa	Aluminio
Peso	600 g

Catalogo

Catálogo | Português

DESCARGAR

Catalog | English

DESCARGAR

Catálogo | Español

DESCARGAR

Manual

Manual | Português

DESCARGAR

Manual | English

DESCARGAR

Manual | Español

DESCARGAR

DDL / GSD

Readme

DESCARGAR

Términos de la Garantia

VIVACE PROCESS INSTRUMENTS

DESCARGAR

Beneficios principales:

Protocolo de comunicación HART® 7;
Canal Analógico para Monitoreo;
Configuración de Mestre HART (Primário o Secundário);
Supervisión de variables configuradas;
Configuración del rango de trabajo;
Límites de operación Alarmas;
Hasta 3 variables para indicación en la pantalla LCD;
Fuente de alimentación 12 a 45 Vcc;
Salida analógica 4-20 mA NAMUR NE43;
Temperatura de funcionamiento -40 a 85 ° C;
Compatibilidad con herramientas EDDL y FDT / DTM.
