CHANGE SLAVE ADDRESS

INTRODUÇÃO

O Profibus é um protocolo digital utilizado em sistemas de controle, que permite a conexão com interoperabilidade de diversos equipamentos e fabricantes. Possui uma série de vantagens em relação à tecnologia 4-20 mA, onde resumidamente pode-se citar, dentre outras:

  • Fácil cabeamento com redução de custos;
  • Simples operação, através da sala de controle;
  • Aplicações em área classificadas;
  • Altas taxas de comunicação no Profibus-DP;
  • Poderosas ferramentas de configuração/parametrização e gerenciamento de ativos;
  • Tecnologia aberta e em contínua evolução.

Neste artigo veremos detalhes sobre uma característica muito útil disponibilizada pelo protocolo Profibus que é a mudança de endereços via ferramentas de configurações: o conhecido comando Change Station Address.

A grande vantagem desta funcionalidade é permitir a mudança de endereço sem ter que ir até o equipamento.


COMO IDENTIFICAR SE UM EQUIPAMENTO DISPONIBILIZA O CHANGE STATION ADRESS?

Isto é muito fácil. O arquivo GSD (Device Data Base File) é o arquivo usado para a integração de um dispositivo em um sistema Profibus, e é como se fosse um datasheet eletrônico do equipamento que traz detalhes de revisão de hardware e software, bus timing do equipamento, informações sobre a troca de dados cíclicos e também se o equipamento possui ou não o comando de mudança de endereço via comunicação:
Set_Slave_Add_supp = 1

Através desta key word (palavra chave) no arquivo GSD o mestre Profibus classe 2 (responsável pelos serviços acíclicos) poderá através do serviço DDLM_SET_SALVE_ADD efetuar a mudança de endereço do dispositivo.



ENTENDENDO COMO FUNCIONA O COMANDO CHANGE STATION ADRESS

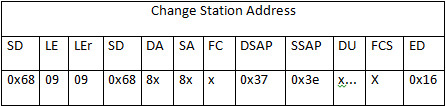

Um mestre Profibus classe 2 pode mudar o endereço de uma estação durante o estado “Power on” pelo byte DSAP = 0x37 no telegrama abaixo. Este serviço não estará disponível se o dispositivo tiver a mudança de endereço via DIP switch:



Estrutura do campo DU:


Novo endereço


Ident Number High byte


Ident Number Low byte


00 = permite mudanças de endereço posteriores
01 = não permite mudanças de endereço posteriores


Via este telegrama o mestre enviará o novo endereço, conhecendo o seu identifier number (número de identificação conseguido no processo de registro do equipamento no Profibus International) e ainda poderá ou não indicar ao equipamento se ele deverá ou não aceitar mudanças de endereço posteriores.



CONCLUSÃO

Vimos através deste breve artigo a importância do comando Change Station Address na tecnologia Profibus e suas particularidades. Em caso de discrepância ou dúvida, as normas, os padrões IEC 61158 e IEC 61784, perfis, guias técnicos e manuais de fabricantes prevalecem. Sempre que possível, consulte a EN50170 para as regulamentações físicas, assim como as práticas de segurança de cada área.

O conteúdo deste artigo foi elaborado cuidadosamente. Entretanto, erros não podem ser excluídos e assim nenhuma responsabilidade poderá ser atribuída ao autor. Sugestões de melhorias podem ser enviadas ao e-mail cesar.cassiolato@vivaceinstruments.com.br.


Sobre o autor

César Cassiolato é Presidente e Diretor de Qualidade da Vivace Process Instruments. É também Conselheiro Administrativo da Associação PROFIBUS Brasil América Latina desde 2011, onde foi Presidente de 2006 a 2010, Diretor Técnico do Centro de Competência e Treinamento em PROFIBUS, Diretor do FDT Group no Brasil e Engenheiro Certificado na Tecnologia PROFIBUS e Instalações PROFIBUS pela Universidade de Manchester.


Referências

Manuais Vivace Process Instruments
