FORMATO IEEE754

INTRODUÇÃO

O Profibus é um protocolo digital utilizado em sistemas de controle, que permite a conexão com interoperabilidade de diversos equipamentos e fabricantes. Possui uma série de vantagens em relação à tecnologia 4-20 mA, onde resumidamente pode-se citar, dentre outras:

• Fácil cabeamento com redução de custos;
• Simples operação, através da sala de controle;
• Aplicações em área classificadas;
• Altas taxas de comunicação no Profibus-DP;
• Poderosas ferramentas de configuração/parametrização e gerenciamento de ativos;
• ecnologia aberta e em contínua evolução.

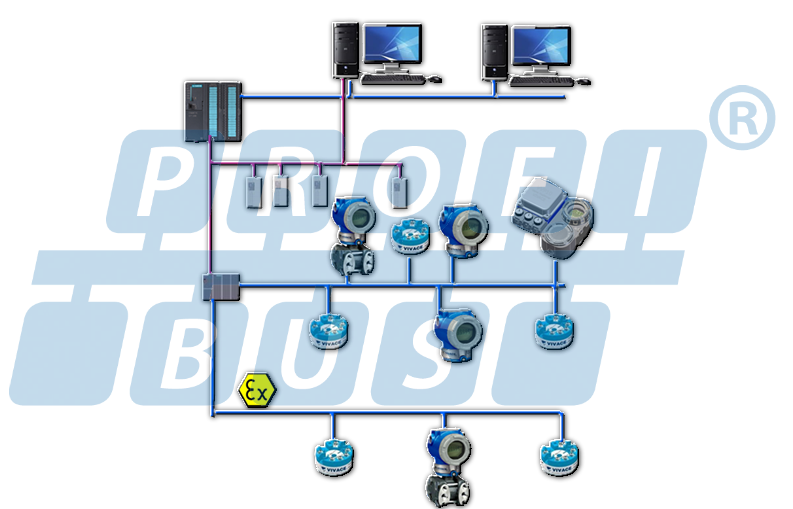

Figura 1 – Sistema Profibus

Neste breve artigo veremos detalhes  sobre o Formato IEEE754 que é utilizado no Profibus-PA para a codificação de números em ponto flutuante (float).


FORMATO IEEE754

O formato float usado no Profibus está definido de acordo com o padrão IEEE 754:

• byte_MSB (byte 1) byte 2 byte 3 byte_LSB (byte 4)
• byte_MSB (byte 1) = exp
• byte 2 = mantissa
• byte 3 = mantissa
• byte_LSB (byte 4) = mantissa

Exemplo: C2 ED 40 00 00
11000010111011010100000000000000
float= (-1) ^ bitsignal * [ 2 ^ (exp - 127) * ( 1 + mantissa ) ]
Onde: bitsignal é o bit mais significativo do byte_MSB (byte 1). Se este bit é 0, o número é positivo. Se for 1, é negativo. No exemplo anterior o número é negativo.

O valor de "exp" é a soma dos outros bits do byte_MSB (byte 1) e do bit mais significativo do byte 2.

Por exemplo:

Figura 2 - Formato IEEE754

• Bit 1 no sinal indica número negativo.
• Expoente 10000101 = 13310
• Portanto, o valor antes da polarização era:
  • x + (28-1) -1 = 133
  • x + 127 = 133
  • x = 6
  • Com o bit escondido, temos a mantissa:
  • 1.110110101 x 26 => deslocando o ponto em 6 casas: 1110110.101
• 1110110 = 11810
• 101 = 1*(2^-1) + 0*(2^-2) + 1*(2^-3) = 0.625
• 118+0.625 = 118.625
• Como o bit de sinal representa um número negativo, temos: -118.625.
