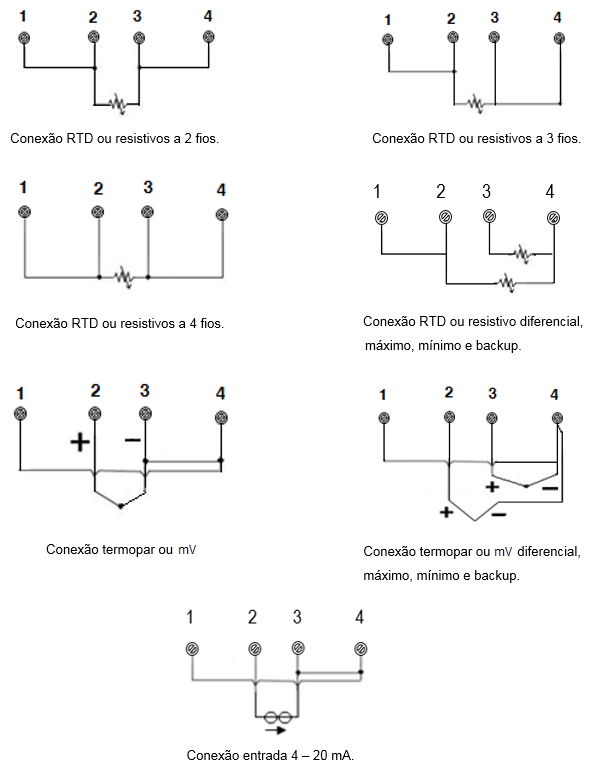

O VMV10-P é um Transmissor Multivariável de Pressão (Sensor Capacitivo) e Temperatura completamente digital, projetado para medições de pressão diferencial, manométrica e absoluta, além da medição de temperatura com sensores RTD, TC, Ohm e mV.
O transmissor é alimentado por uma tensão de 9 a 32 Vcc e utiliza o protocolo de comunicação Profibus PA, de acordo com a IEC61158-2, para configuração, calibração, monitoração e diagnósticos.
O VMV10-P trabalha com o conceito de blocos funcionais, como Entrada Analógica e Totalizador. Através de um configurador Profibus PA, plataforma Android ou ferramentas baseadas em EDDL ou FDT/DTM é possível configurar facilmente o transmissor. Além disso, é possível configurar o VMV10-P via ajuste local através de uma chave magnética.
*A biblioteca DTM para os equipamentos Profibus-PA pode ser encontrada na descrição do produto VCI10-UP, no diretório Interfaces.
Acesse nossos tutoriais no canal Vivace no YouTube!
Pressão:
| Exatidão | Modelo Padrão: ± 0,075% Modelo Alta Performance: ± 0,05% |
| Tipos de Saída | Linear, Raiz Quadrada e Tabela |

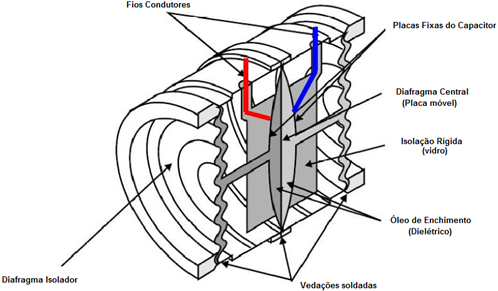

| Tipo de Sensor | Sensor capacitivo microprocessado, leitura digital e algoritmo de compensação de temperatura e pressão |
| Modelos / Faixas de Medição | D1 / -7,5 a 7,5 kPa (-765 a 765 mmH2O) D2 / -37,4 a 37,4 kPa (-3814 a 3814 mmH2O) D3 / -186,8 a 186,8 kPa (-1,9 a 1,9 kgf/cm2) D4 / -690 a 690 kPa (-7 a 7 kgf/cm2) D5 / -2068 a 2068 kPa (-21 a 21 kgf/cm2) D6 / -6890 a 6890 kPa (-70,2 a 70,2 kgf/cm2) M1 / -7,5 a 7,5 kPa (-765 a 765 mmH2O) M2 / -37,4 a 37,4 kPa (-3814 a 3814 mmH2O) M3 / -100 a 186,8 kPa (-1 a 1,9 kgf/cm2) M4 / -100 a 690 kPa (-1 a 7 kgf/cm2) M5 / -100 a 2068 kPa (-1 a 21 kgf/cm2) M6 / -100 a 6890 kPa (-1 a 70,2 kgf/cm2) M7 / -0,1 a 20,68 MPa (-1 a 210,9 kgf/cm2) A2 / 0 a 37,4 (0 a 3814 mmH2O) A3 / 0 a 186,8 kPa (0 a 1,9 kgf/cm2) A4 / 0 a 690 kPa (0 a 7 kgf/cm2) A5 / 0 a 2068 kPa (0 a 21 kgf/cm2) A6 / 0 a 6890 kPa (0 a 70,2 kgf/cm2) H2 / -37,4 a 37,4 kPa (-3814 a 3814 mmH2O) H3 / -186,8 a 186,8 kPa (-1,9 a 1,9 kgf/cm2) H4 / -690 a 690 kPa (-7 a 7 kgf/cm2) H5 / -2068 a 2068 kPa (-21 a 21 kgf/cm2) |
| Limites de Pressão Estática e Sobrepressão | Faixa 1: 8 MPa (81,6 kgf/cm2) Faixas 2 a 6: 16 MPa (163,1 kgf/cm2) Faixa 7: 40 MPa (407,9 kgf/cm2) |
| Estabilidade (1) | Modelo Padrão: ±0,2%*URL (5 anos) Modelo Alta Performance: ±0,2%*URL (15 anos) |
| Rangeabilidade | 150:1 ou 200:1 (de acordo com o modelo) |
| Tempo de Resposta | 100 ms |
| Totalização | Vazão volumétrica e mássica não-volátil |
(1) Para mudanças de temperatura de ±20 °C, umidade relativa 0-100%, pressão de linha de até 7 MPa (70 bar), instalação de acordo com boas práticas e montagem apropriada para processos onde átomos de hidrogênio possam ser gerados (migração de hidrogênio).
Temperatura:
| Efeito em Temperatura Ambiente (variações de 1°C) | Sensores Resistivos: ± 0,0052% da leitura em Ohm Sensores Milivoltagem: ± 0,001% da leitura em mV |
| Exatidão | De acordo com Tabelas de Sensores (vide catálogo). |
| Estabilidade de Leitura | ±0,1% da leitura ou 0,1°C – o maior valor RTD: 3 anos; Termopares: 2 anos |
| Tipo de Isolação Elétrica | Isolação Galvânica, 1,5 kVac |
Geral:
| Tensão de Alimentação / Corrente Quiescente | 9 a 32 Vcc, sem polaridade / 12 mA |
| Protocolo de Comunicação | Profibus PA, de acordo com a IEC 61158-2 (H1), modo tensão 31,25 Kbits/s com alimentação pelo barramento. |
| Blocos Funcionais | 3 x Entrada Analógica (AI) e 1 x Totalizador |
| Certificação em Área Classificada | Prova de Explosão e Intrinsecamente Seguro (pendentes) |
| Limites de Temperatura Ambiente | - 40 a 85°C |
| Limites de Umidade | 0 a 100% RH (umidade relativa) |
| Proteção de Escrita | Por hardware e software com ícone indicativo no display. |
| Configuração | Ferramentas baseadas em EDDL, FDT/DTM, assim como plataforma Android®. |
| Montagem | Em campo, com suporte em tubo Ø 2” |
| Grau de Proteção | IP67 |
| Material do Invólucro | Alumínio |
| Peso Aproximado com Suporte | 4 kg |
