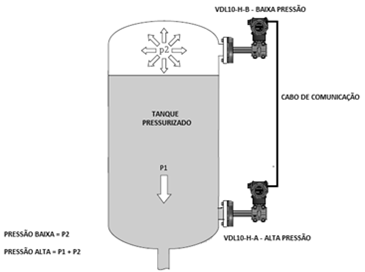

O VDL10 é um transmissor de pressão com selo eletrônico desenvolvido para medições de pressão diferencial, nível, vazão e densidade. Possui dois sensores capacitivos inteligentes e microprocessados, conectados por um selo eletrônico que possibilita operação segura e excelente desempenho em campo, com compensações de pressão e temperatura integradas, proporcionando alto desempenho e estabilidade das medições.
O transmissor está disponível nos protocolos de comunicação HART® 7 e Profibus PA para configuração, calibração, monitoração e diagnósticos, que podem ser realizados pelo usuário com a utilização de um configurador apropriado ou ferramentas baseadas em EDDL® ou FDT/DTM®. Além disso, os principais parâmetros podem ser configurados via ajuste local, utilizando a chave magnética.
*As bibliotecas DTM para os equipamentos HART e Profibus-PA pode ser encontradas nas descrições dos produtos VCI10-UH e VCI10-UP, respectivamente, no diretório Interfaces.
| Exatidão | ± 0,075% |
| Protocolo de Comunicação | HART® 7 e Profibus PA |
| Tipo de Sensor | Sensor capacitivo microprocessado, leitura digital e algoritmo de compensação de temperatura e pressão |
| Modelos / Faixas de Medição | M1 / -7,5 a 7,5 kPa (-765 a 765 mmH2O) M2 / -37,4 a 37,4 kPa (-3814 a 3814 mmH2O) M3 / -100 a 186,8 kPa (-1 a 1,9 kgf/cm2) M4 / -100 a 690 kPa (-1 a 7 kgf/cm2) M5 / -100 a 2068 kPa (-1 a 21 kgf/cm2) A2 / 0 a 37,4 (0 a 3814 mmH2O) A3 / 0 a 186,8 kPa (0 a 1,9 kgf/cm2) A4 / 0 a 690 kPa (0 a 7 kgf/cm2) A5 / 0 a 2068 kPa (0 a 21 kgf/cm2) |
| Limites de Pressão Estática e Sobrepressão | Faixa 1: 8 MPa (81,6 kgf/cm2) Faixas 2 a 5: 16 MPa (163,1 kgf/cm2) |
| Estabilidade* | ±0,2% URL (5 anos) * Para mudanças de temperatura de ±20 °C, umidade relativa 0-100%, pressão de linha de até 7 MPa (70 bar), instalação de acordo com boas práticas e montagem apropriada para processos onde átomos de hidrogênio possam ser gerados (migração de hidrogênio). |
| Rangeabilidade | 150:1 ou 200:1 (dependente do modelo) |
| Tempo de Resposta | 100 ms |
| Tipos de Saída | Linear, Raiz Quadrada e Tabela |
| Cabo de Comunicação | AWG18 – 2 condutores de cobre isolados, envoltos por shield, 300V, cap. < 30pF |
| Limites de Temperatura | Ambiente: -40 a 85°C Processo: -40 a 100°C Estocagem: -40 a 100°C |
| Limites de Umidade | 0 a 100% RH (Umidade Relativa) |
| Configuração | Configuração remota através de ferramentas baseadas em EDDL, FDT/DTM, assim como plataforma Android. Configuração local através de chave magnética. |
| Proteção de Escrita | Por hardware e software com ícone indicativo no display |
| Totalização | Vazão volumétrica e mássica não-volátil |
| Certificação em Área Classificada | Prova de Explosão e Intrinsecamente Seguro |
| Grau de Proteção | IP67 |
| Montagem | Em campo, com suporte em tubo Ø 2” |
| Material do Invólucro | Alumínio |
| Peso Aproximado com Suporte | 3,5 kg para cada sensor |
Benefícios Principais
