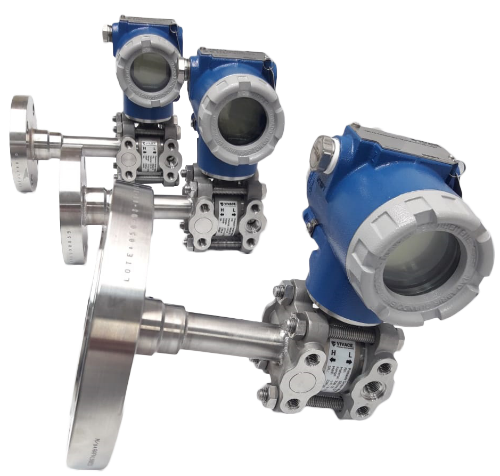

O VPT10 é um transmissor de pressão com sensor capacitivo de alta performance, projetado para medições de pressão diferencial, absoluta e manométrica, com modelos para aplicações de nível flangeado, selo remoto e sanitário.
O VPT10 está disponível com os protocolos de comunicação HART® 7 e Profibus PA, sendo uma solução robusta e altamente confiável para as medições de pressão, nível e vazão e garantindo resultados eficientes em seus processos com segurança e alta disponibilidade.
*As bibliotecas DTM para os equipamentos HART e Profibus-PA pode ser encontradas nas descrições dos produtos VCI10-UH e VCI10-UP, respectivamente, no diretório Interfaces.
O modelo com sensor remoto apresenta várias vantagens na instalação, especialmente em aplicações industriais e em áreas classificadas. Ele se divide entre uma unidade indicadora, com LCD e sem sensor acoplado, e uma unidade transmissora, onde se localiza o sensor de pressão. Ambas as unidades são conectadas por um cabo de comunicação.
Aqui estão algumas das suas principais vantagens:
Essas características tornam transmissores de pressão com sensor remoto uma solução altamente eficiente e segura para diversas aplicações, principalmente em ambientes industriais desafiadores.
| Exatidão | Modelo Padrão: ± 0,075% Modelo Alta Performance: ± 0,05% |
| Protocolo de Comunicação | HART® 7 e Profibus PA |

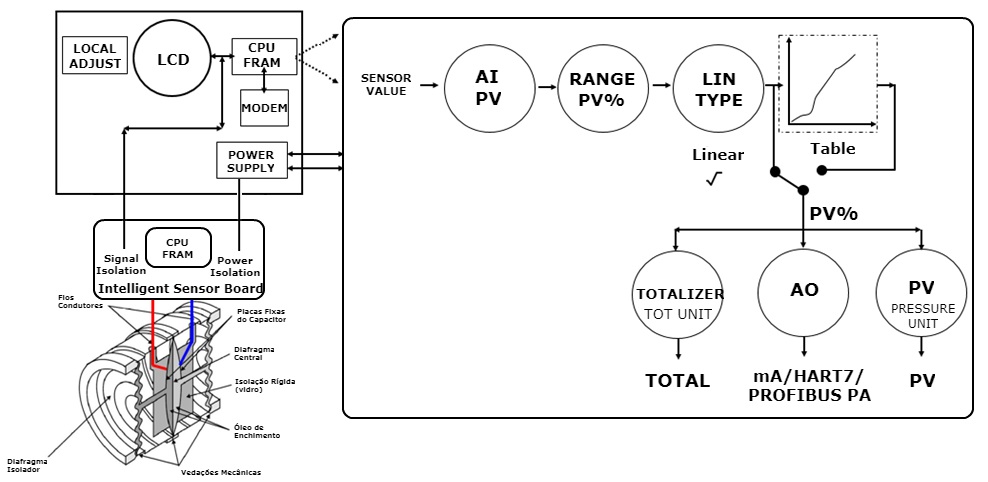

| Tipo de Sensor | Sensor capacitivo microprocessado, leitura digital e algoritmo de compensação de temperatura e pressão |
| Modelos / Faixas de Medição | D1 / -7,5 a 7,5 kPa (-765 a 765 mmH2O) D2 / -37,4 a 37,4 kPa (-3814 a 3814 mmH2O) D3 / -147,1 a 147,1 kPa (-1,5 a 1,5 kgf/cm2) D4 / -690 a 690 kPa (-7 a 7 kgf/cm2) D5 / -2068 a 2068 kPa (-21 a 21 kgf/cm2) D6 / -6890 a 6890 kPa (-70,2 a 70,2 kgf/cm2) M1 / -7,5 a 7,5 kPa (-765 a 765 mmH2O) M2 / -37,4 a 37,4 kPa (-3814 a 3814 mmH2O) M3 / -100 a 147,1 kPa (-1,0 a 1,5 kgf/cm2) M4 / -100 a 690 kPa (-1 a 7 kgf/cm2) M5 / -100 a 2068 kPa (-1 a 21 kgf/cm2) M6 / -100 a 6890 kPa (-1 a 70,2 kgf/cm2) M7 / -0,1 a 20,68 MPa (-1 a 210,9 kgf/cm2) A2 / 0 a 37,4 (0 a 3814 mmH2O) A3 / 0 a 147,1 kPa (0 a 1,5 kgf/cm2) A4 / 0 a 690 kPa (0 a 7 kgf/cm2) A5 / 0 a 2068 kPa (0 a 21 kgf/cm2) A6 / 0 a 6890 kPa (0 a 70,2 kgf/cm2) H2 / -37,4 a 37,4 kPa (-3814 a 3814 mmH2O) H3 / -147,1 a 147,1 kPa (-1,5 a 1,5 kgf/cm2) H4 / -690 a 690 kPa (-7 a 7 kgf/cm2) H5 / -2068 a 2068 kPa (-21 a 21 kgf/cm2) |
| Limites de Pressão Estática e Sobrepressão | Faixa 1: 8 MPa (81,6 kgf/cm2) Faixas 2 a 6: 16 MPa (163,1 kgf/cm2) Faixa 7: 40 MPa (407,9 kgf/cm2) |
| Estabilidade* | Modelo padrão: ±0,2% URL (5 anos) Modelo alta performance: ±0,2% URL (15 anos) * Para mudanças de temperatura de ±20 °C, umidade relativa 0-100%, pressão de linha de até 7 MPa (70 bar), instalação de acordo com boas práticas e montagem apropriada para processos onde átomos de hidrogênio possam ser gerados (migração de hidrogênio). |
| Rangeabilidade | 150:1 ou 200:1 (dependente do modelo) |
| Tempo de Resposta | 50 ms |
| Tipos de Saída | Linear, Raiz Quadrada e Tabela |
| Limites de Temperatura | Ambiente: -40 a 85°C Processo: -40 a 100°C Estocagem: -40 a 100°C |
| Limites de Umidade | 0 a 100% RH (Umidade Relativa) |
| Configuração | Configuração remota através de ferramentas baseadas em EDDL, FDT/DTM, assim como plataforma Android. Configuração local através de chave magnética. |
| Proteção de Escrita | Por hardware e software com ícone indicativo no display |
| Totalização | Vazão volumétrica e mássica não-volátil |
| Certificação em Área Classificada | Prova de Explosão e Intrinsecamente Seguro |
| Grau de Proteção | IP67 |
| Montagem | Em campo, com suporte em tubo Ø 2” |
| Material do Invólucro | Alumínio |
| Peso Aproximado com Suporte | 4 kg |
