O VPT11 é um transmissor de pressão com sensor de silício piezoresistivo de alta performance para montagem direta, projetado para medições de pressão manométrica e absoluta, além de possuir modelos para aplicações de nível flangeado, selo remoto e sanitário.
Está disponível com os protocolos de comunicação HART® 7 e Profibus PA, sendo uma solução robusta e altamente confiável para as medições de pressão e garantindo resultados eficientes em seus processos com segurança e alta disponibilidade.
*As bibliotecas DTM para os equipamentos HART e Profibus-PA pode ser encontradas nas descrições dos produtos VCI10-UH e VCI10-UP, respectivamente, no diretório Interfaces.
| Exatidão | Modelo Padrão: ± 0,075% Modelo Alta Performance: ± 0,05% |
| Protocolo de Comunicação | HART® 7 e Profibus PA |
| Tipo de Sensor | Sensor piezoresistivo microprocessado, leitura digital e algoritmo de compensação de temperatura e pressão |
| Modelos / Faixas de Medição | G1 / -6 a 6 kPa (-611,8 a 611,8 mmH2O) G2 / -40 a 40 kPa (-4078,9 a 4078,9 mmH2O) G3 / -100 a 250 kPa (-1 a 2,5 kgf/cm2) G4 / -0,1 a 3 MPa (-1 a 30,6 kgf/cm2) G5 / -0,1 a 10 MPa (-1 a 102 kgf/cm2) G6 / -0,1 a 40 MPa (-1 a 407,9 kgf/cm2) A2 / 0 a 40 kPa (0 a 4078,9 mmH2O) A3 / 0 a 250 kPa (0 a 2,5 kgf/cm2) A4 / 0 a 3 MPa (0 a 30,6 kgf/cm2) |
| Estabilidade* | Modelo padrão: ±0,2% URL (5 anos) Modelo alta performance: ±0,2% URL (15 anos) * Para mudanças de temperatura de ±20 °C, umidade relativa 0-100%, pressão de linha de até 7 MPa (70 bar), instalação de acordo com boas práticas e montagem apropriada para processos onde átomos de hidrogênio possam ser gerados (migração de hidrogênio). |
| Rangeabilidade | 10:1 (G1) ou 100:1 (outros) |
| Tempo de Resposta | 50 ms |

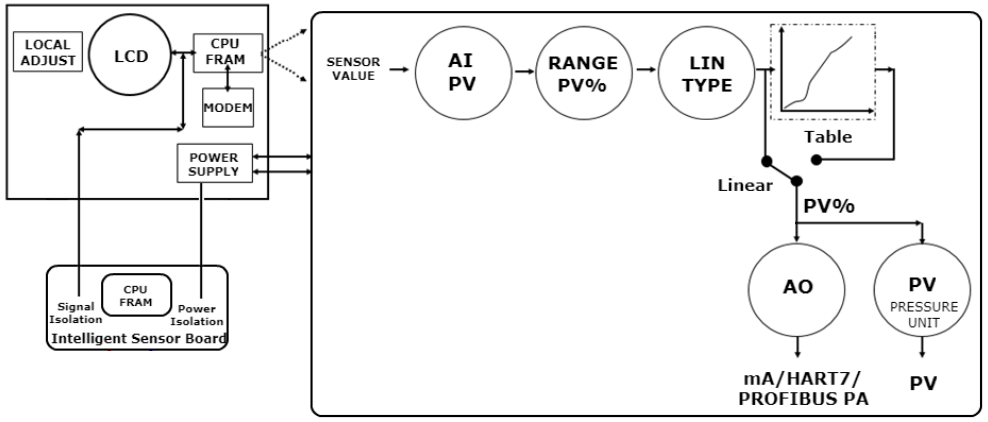

| Tipos de Saída | Linear e Tabela |
| Limites de Temperatura | Ambiente: -40 a 85°C Processo: -40 a 100°C Estocagem: -40 a 100°C |
| Limites de Umidade | 0 a 100% RH (Umidade Relativa) |
| Configuração | Configuração remota através de ferramentas baseadas em EDDL, FDT/DTM, assim como plataforma Android. Configuração local através de chave magnética. |
| Proteção de Escrita | Por hardware e software com ícone indicativo no display |
| Certificação em Área Classificada | Prova de Explosão e Intrinsecamente Seguro |
| Grau de Proteção | IP67 |
| Montagem | Em campo, direto na tubulação ou com suporte em tubo Ø 2” |
| Material do Invólucro | Alumínio |
| Peso Aproximado com Suporte | 2,5 kg |
